带压力活塞密封件杆锁紧装置的优点:
  • 针对特别精密的应用
  • 低滑动摩擦
  • 速度可达 2 米/秒
  • 滑动摩擦与压力无关

带压力活塞密封件的夹紧装置的功能原理

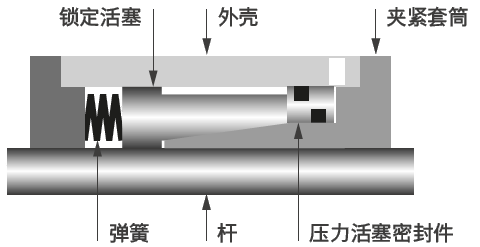

Ratio-Clamp® 杆锁紧装置采用接触摩擦的功能原理:在无压力初始位置,弹簧中保存的力通过锥体转向并夹紧连杆。通过接触的液压解锁压力使锁定活塞克服弹簧力运动,夹紧装置解锁。

Ratio-Clamp® 带压力活塞密封件的杆锁紧装置
夹紧套筒和锁定活塞处的加压密封件改为不触碰连杆的压力活塞密封件。滑动摩擦极低,因此与解锁压力无关并保持不变。

Clamping device Ratio-Clamp® with pressure piston seal
技术图纸和CAD数据夹紧装置的CAD数据可以在我们的HÄKO或Cadenas中找到。

带压力活塞密封件杆锁紧装置的技术数据

因为夹紧几何体和弹簧与标准型 Ratio-Clamp® 一致,所以可以相同的固定力。因为液压作用面积较小,所以允许的最小解锁压力上升。最大解锁压力保持在 160 巴。

  • 用于所有拥有坚硬表面的圆杆
  • 负载能力与方向无关
  • 在经过2百万次开关后必须对Ratio-Clamp®进行原厂检验
  • 最高杆速度:Servocop® 为 1 米/秒、压力 活塞密封件为 2 米/秒
  • 最大解锁压力: 160 巴
  • 工作温度: -30°C至+80°C
  • 介质:矿物油、其它例如水、HFC 或 Skydrol® 请咨询我们
技术数据
夹紧装置
在总览表中,您可以找到我们的夹紧装置Ratio-Clamp®的所有技术数据.
    RATIO-CLAMP®

RATIO-CLAMP®
压力活塞密封件

  + 解锁压力
+ 锁定
+ 密封系统
+ 认证
基础型
采用弹簧力
Servocop®
TÜV
基础型
采用弹簧力
压力活塞密封件
TÜV

  杆直径
(毫米)
最大锁紧力
(千牛)
最小解锁压力
(巴)
最大锁紧力
(千牛)
最小解锁压力
(巴)

   16  10     60
   18  12,5  55    12,5  75
   20  14     55     14     75
   22  17     70     17     90
   25  20     70     20     90
   28  31,5  90     31,5  120
   30  40     105     40     135
   32  40     60     40     90
   36  45     75    45     100
   40  50     80     50     100
   45  65     70     65     90
   50  80     90     80     110
   56  90     75     90     100
   60  100     75     100     100
   63  100     85     100     110
   70  140     80     140     110
   80  180     90     180     110
   90  200     65    200    85
   100  250     75     250     95
   110  300     65     300     90
   120  330     70     330     90
   125  350     75     350     90
   140  450     65
   160  750     90

更多锁紧力和活塞杆直径承索。
液压锁定装置的最大锁紧力为 2,000 千牛、最大活塞杆直径为 300 毫米。
所示数值适于使用矿物油的情况下。使用其它介质可能造成锁紧力不同。
