汉臣液压缸具有以下特点:
  • 使用寿命极长
  • 定位精度高
  • 结构紧凑节约空间
  • 高效率
  • 磨损极低
  • 维护间隔极长

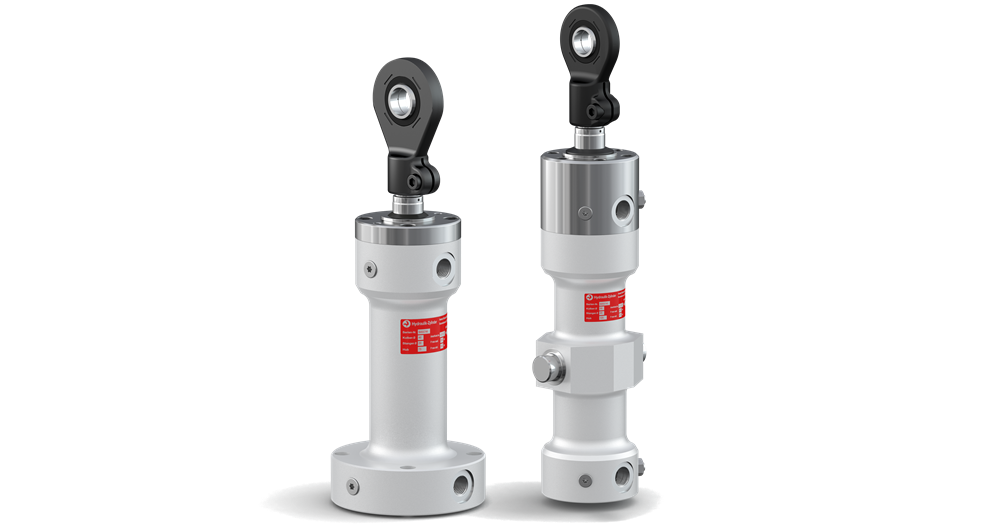

标准液压缸
液压缸有许多优点
液压缸最主要的优势在于在最高速度下可以一直且同时获得最大力量,而且不会影响使用寿命。汉臣的 120 和 300 产品系列标准液压缸结构还非常紧凑。

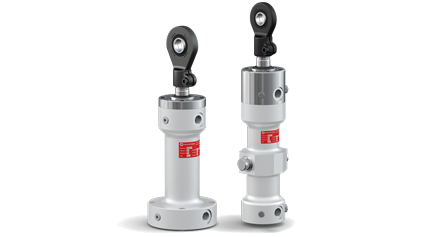

standard cylinders of Hänchen's 120 and 300 series
符合 DIN 和 ISO 的标准气缸
符合 DIN ISO 6020/6022 的安装尺寸
为了确保生产商之间的可更换型,可以采用 160 巴 压力范围的标准气缸。汉臣的标准气缸符合所要求的标准安装尺寸——但您的优势在于这些标准也与汉臣的品质相一致。

standard cylinders of Hänchen's 250 and 550 series

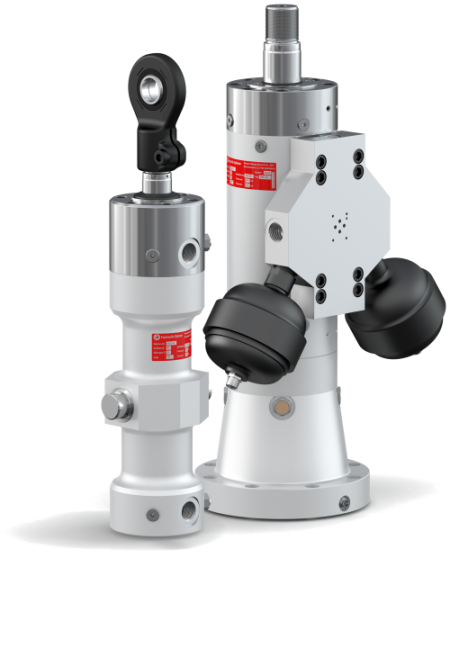

伺服缸:经济型产品系列

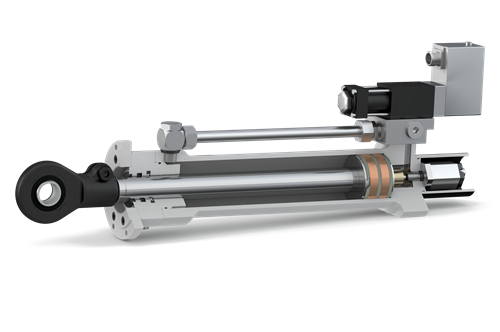

液压缸:配有阀门和传感器
通过力接收器或行程测量系统可以在非常大的工作范围内操作液压缸。通过选择合适的调节策略,形成具有极高能量密度的垂直动力精准的液压驱动器。
Hydraulic cylinders - servo cylinders
关于 伺服缸

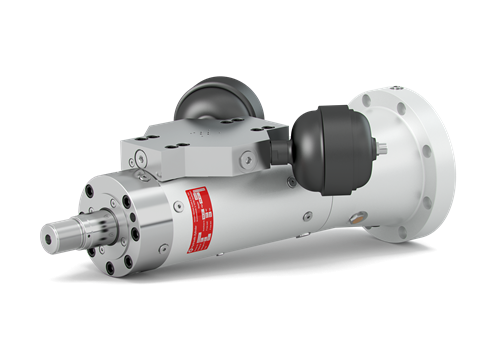

测试缸: 高级产品系列
用于测试和检验领域的液压缸
高速度,高频率,高加速度:配有集成行程测量系统的汉臣液压缸产品系列 320 始终与您保持同步。该液压缸用于检验机械设备或工业应用领域的垂直动力应用。
Hydraulic cylinders series 320
关于 检验缸

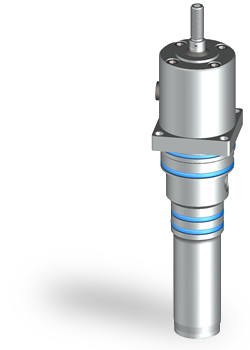

特种缸
为您量身定制的液压特种缸

为客户个性化定制的设计和加工解决方案是汉臣的一大优势。基于几十年的经验、我们广泛的标准化气缸产品范围和诸多实践项目,我们的特种缸几乎完全没有样品风险。
no-img
关于 特种缸

高档液压缸
毫不妥协的质量

对高品质液压缸的激情也需要对细节的关注作为基础。
因此, 我们的液压缸生产 依靠的是严格的高品质,
为您选择我们的产品提供充分的理由:

80%本公司制造

100%德国制造

100%的质量

Made in Germany | Hänchen

加工
低摩擦低磨损寿命长

高表面质量和部件的几何精度保证了汉臣液压缸使用寿命长, 没有故障。

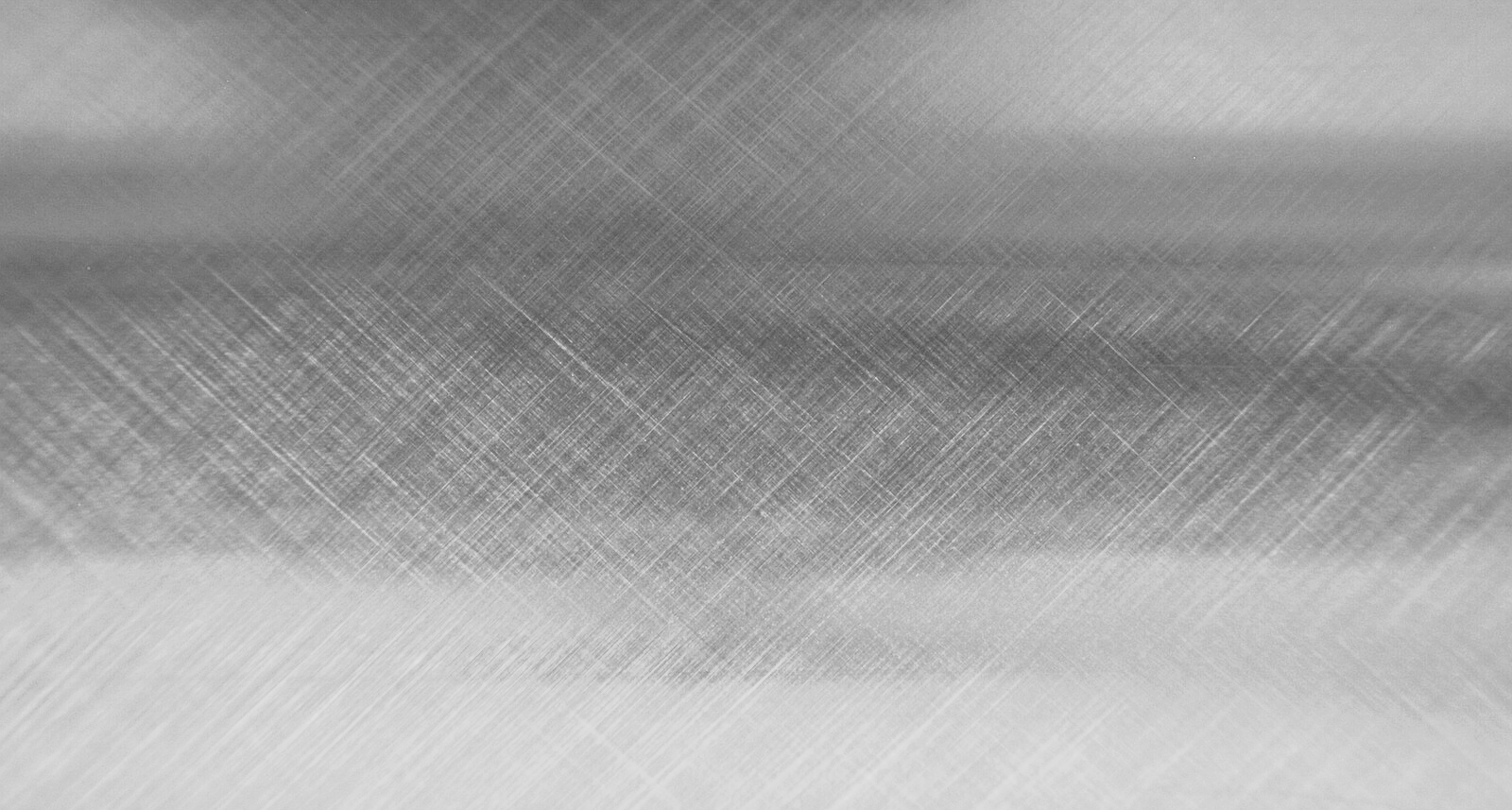

珩磨表面

为了获得最佳的润滑和运行性能以及缸体和 密封件的低磨损、缸体滑动面采用了交叉排线。

珩磨表面
当前的密封技术

我们密封系统的不断再研发 - 市场现有和自主 研发密封件的组合 - 优化了我们液压缸在磨 损、摩擦和泄漏等方面的特性

当前的密封技术

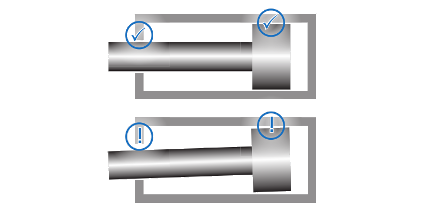

H7/f7 – 间隙配合

导向间隙应该既不太小也不太大。因此汉臣强 调最佳精度。其结果是减小导向负荷、从而使 部件的磨损更小。

H7/f7 – 间隙配合

设计
三个组件一个单元易于使用

液压缸的部件越少, 出现故障的可能就越小。而且它们的维护和安装就更容易和更安全。一个汉臣液压缸的三个重要要素:

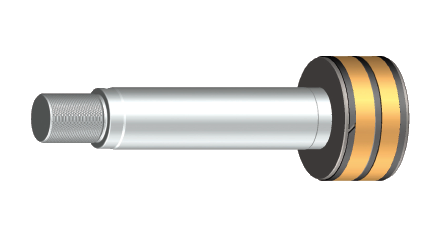

活塞杆

汉臣的活塞和活塞杆有着千丝万缕的关系。活塞涂覆有色金属、确保精确 的金属导向。为了在安装中不损伤密封件、杆的尾端精心设计了圆边。

Piston rod

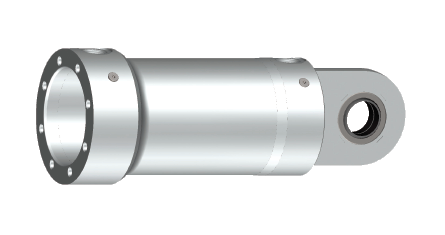

缸筒

圆头设计与缸体牢固的焊接在一起。通过钻通的端口节省了安装空间、并且 适合各种应用场合。

Hänchen cylinder tube

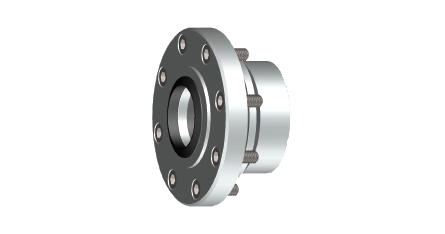

闭合装置

一个完全匹配、无爬行的端盖类型对于整个缸的使用寿命是必不可少的。 特殊功能:固定集成的合成导向、实现更好的负载平衡、减少了由于污垢而 产生凹痕的风险。

Hänchen cylinder-cover

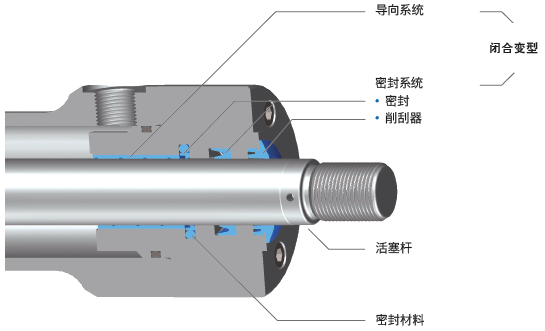

封盖中的装备
无限可能

我们为您选择理想的最佳组合理想的密封件和导向系统*、
合适的活塞杆质 量和正确的密封件材质组成的端盖类型。



  • 钢铁厂的高温,
  • 户外的强负荷领域,
  • 食品生产商的卫生法规,
  • 在盐雾环境中、在人工气候室或实验室进行的测试:


我们为您定制液压缸
。请告诉我们您需要什么。您只需提出条件,
您就能获得完美的液压缸。


* 闭合变型的建议也依赖于产品系列和活塞装备







导向系统

闭合变型
精确组合

密封系统 基本结构
槽形密封圈、防尘圈
Servocop®
阶梯环、槽形密封圈、防尘圈
Servoseal®
Servoseal®、槽形密封圈、防尘圈
Servofloat®
环状间隙密封、功能油封、防尘圈
功能油封
功能油封、防尘圈
导向系统
Servoslide®
合成导向
  • 简单运动
  • 侧向力由横向移动产生
  • 低爬行
  • v≤0.5米/秒
  • 受控运动
  • 长行程振动
  • 侧向力由横向移动产生
  • 基本无爬行
  • v≤2米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 侧向力由横向移动产生
  • 低磨损
  • v≤2米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 侧向力由横向移动产生
  • 低磨损
  • v≤2米/秒
金属
导向装置
  • 简单运动
  • 温度高
  • 普遍使用
  • 低爬行
  • v≤0.5米/秒
  • 简单运动
  • 温度高
  • 基本无爬行
  • v≤1米/秒
  • 简单运动
  • 温度最高达?80 °C
  • 低磨损
  • v≤1米/秒
  • 简单运动
  • 温度高
  • 低磨损
  • v≤1米/秒
聚四氟乙烯
耐磨环
  • 受控运动
  • 长行程振动
  • 侧向力由横向移动产生
  • 长液压缸冲程
  • 基本无爬行
  • v≤3米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 外部侧向力或者由横向运动产生
  • 低磨损
  • v≤3米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 外部侧向力或者由横向运动产生
  • 低磨损
  • v≤4米/秒
Servobear®
静压轴承
  • 低启动摩擦运动
  • 短行程振动、高动态性能
  • 高侧向力
  • 无需抽吸泄漏油
  • v≤4米/秒

微小磨擦力

无论是低启动摩擦、自由移动还是不敏感 - 汉臣液压缸的强项是它们的 极端适应性。

我们根据您的不同需要提供正确的端盖类型、针对您的静态或动态应用 选择最佳的摩擦力。

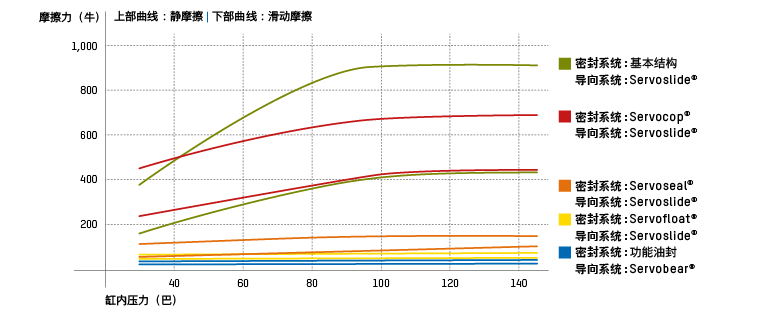

摩擦取决于端盖中的密封件和导向系统

Friction in dependence on sealing and guiding system in the cover

在同步缸 (活塞直径46毫米, 无密封, 活塞杆直径40毫米) 正弦运行中按照 VDMA24577 测量的数据, 50°C/HLPD46。摩擦力曲线位于一个比通常数值较低的水平。

活塞的装备
理想的活塞密封系统

除了选定的端盖类型、正确的活塞规格也是液压缸动态运动的决定性因素。

如果液压缸需要在长时间负载运行下保持在特定位置、矩形环可以配备一个用于负载保持功能的静态弹性体密封件。用于防止活塞杆可能下降。

密封系统 矩形环 Servoseal® 间隙密封
(无密封)
导向系统
金属导向装置
  • 简单运动
  • 位移大于密封宽度的长行程振动
  • 活塞泄漏:无
  • 压力相关的摩擦
  • v?≤?4?米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 活塞泄漏:非常低
  • 低摩擦
  • v?≤?4?米/秒
  • 低启动摩擦运动
  • 长短行程振动
  • 活塞泄漏:高
  • 摩擦非常低
  • v?≤?4?米/秒
