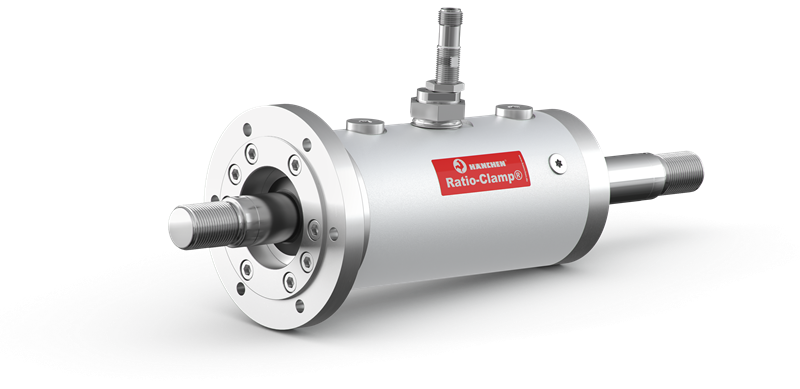

夹紧装置可靠的优势:
  • 夹紧和松开无需轴向移动杆件
  • 断电时夹紧
  • 无间隙无磨损地夹持
  • 载荷与方向无关
  • 夹紧所有圆杆
  • 经过 TÜV 检验

应用领域

许多应用实例中、圆杆必须保持在特定位置:例如、能源被切断或关闭设备时、为了 保护人员、机器和模具。也用于生产中在一个加工流程中、所有高动态性能应用和 检验流程中固定轴。下面是一些来自实践的例子:

1. 磨床 > 生产

生产城际特快列车轨枕时、为了以0.01mm 的 精度磨削非常大且重的混凝土工件、必须准确 定位。汉臣的液压缸和 Ratio-Clamp® 锁紧装 置就是专门按照这些要求设计生产的。

2. 航天 > 测试工程

飞机试验的设置筹划在每一个细节上都经过 精心设计。汉臣液压缸可在不同的测试范围内 使用、以模拟单一的飞行过程中的环境条件和 负荷。为了保护耗费巨资生产的系统、使用了 Ratio-Clamp® 锁紧装置。

3. 压床 > 生产

汉臣的锁定缸能够确保妥善的压制 工艺。锁紧装置能够确保在采用符合 EN 289 的模压和压铸工艺生产塑料 和橡胶模具时的压制流程中的隔离。

4. 铁路工程 > 维护

为了维护、列车必须固定在吊起位 置–Ratio-Clamp® 最适合用于这种 情况。锁紧装置牢牢地将列车固定到 位、直到工作完成、列车可以重新放 置在铁轨上为止。

5. 成型设备 > 生产

在生产金属型材时、汉臣锁紧装置能 够确保精确的加工和一致性的质量。 在生产过程中、锁紧装置能够通过锁 定模具确保型材的加工。环保而高 效、完全采用弹簧力。

作用原理的详述

汉臣Ratio-Clamp®提供了安全性,同时还节省了能源成本。与其它固定技术相
比,先进的作用原理为夹紧装置提供了显著的优势。

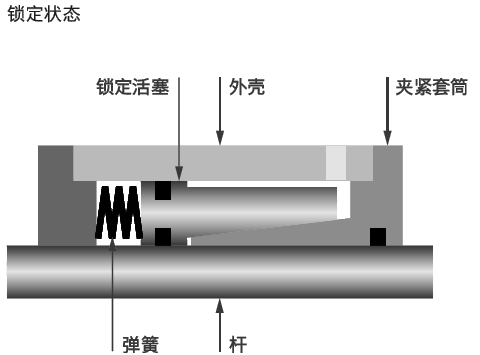

Ratio-Clamp®借助接触摩擦起作用: 通过弹簧将力转移到一个夹紧套筒上,夹紧套筒借助于摩擦径向固定圆杆。这种固定强度在各个方向上都是相等的。通过液压解锁压力使锁定活塞克服弹簧力运动,夹紧装置解锁─圆杆可以朝两个方向运动。液压压力减小时,存储在弹簧中的弹力被释放,圆杆被固定。

The funktional principle der Feststelleinheit bietet die Klemmeinheit wesentliche Vorteile gegenüber anderen Fixierungsmöglichkeiten.
no-img
锁定并固定重物

解锁压力降低时、保存在弹簧中的力会释放 出来并夹紧圆杆。从而固定住重物、Ratio- Clamp® 准备就绪并接纳重物。

加载

在夹紧后可以施加负载。无需轴向移动圆杆。 在夹紧状态下、力可以双向无间隙保持。

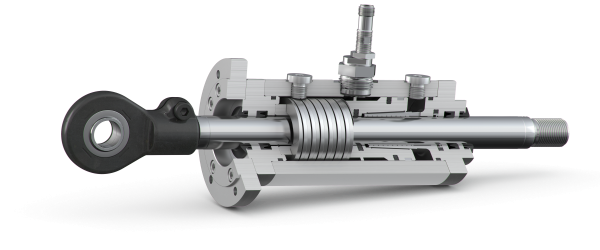

Ratio-Clamp® works mechanically by using frictional contact: The power is directed through springs to a clamping sleeve which holds the rod radially using friction.

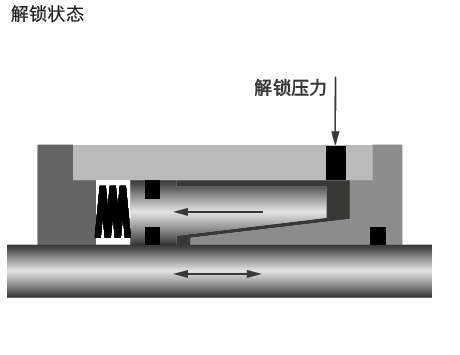

解锁

通过液压解锁压力使锁定活塞克服弹簧力运 动、锁紧装置解锁。活塞杆可以双向移动。

过载

活塞杆可以短暂过载滑动、而不会对锁紧装置 造成损坏。

任何情况下都高效, 精准

有一个需要将圆杆保持在指定的位置的应用过程?有不同的方法来实现这一目标:通过电子控制、通过阻断所有连接、通过用销子锁定或者使用 Ratio-Clamp® 锁紧装置。而 Ratio-Clamp® 的众多优势使它得分不少。

  • 无级锁紧、无需能源供应
  • 在任意位置精确固定
  • 在温度浮动的情况下也能保持位置
  • 通过弹簧力锁紧、节省能源开支



圆杆固定可能性的优缺点比较

  电子控制 切断连接 销子锁定 Ratio-Clamp®
锁紧装置
能效 + + +
定位精度 + + +
针对外部影响的独立性 + + +
支出 + +
灵活定位 + + +

Ratio-Clamp® 夹紧装置能够将活塞杆无限时间内夹紧在任何位置,无论是液压还是电控方式,无需能量输入。

装备
夹紧装置的特点

解锁压力

基本型
初级解锁压力是夹紧装置释放的必要压力,它在最小压力和最大允许压力之间,为160巴。

精简型
对于低供应压力的应用可以选择降低解锁压力的减压型设计。

认证

TÜV
每个 Ratio-Clamp® 的结构都经过 TÜV SÜD 的检测认证。



DGUV 检测
对于非常敏感的应用我们推荐配有压力活塞密封件的类 型、压力活塞密封件避免了带有压力的密封件接触杆。 因此、滑动摩擦力极其低、与解锁压力无关、保持恒定。 杆的最大速度为 2 米/秒。
更多信息

锁定

采用弹簧力
通常、通过弹簧中存储的能量夹紧杆。因此、不 需要能源供应、杆可以无时间限制地被夹住。

液压
如果需要非常高的夹持力、该锁紧装置可以使 用液压锁定。像往常一样通过液压解锁。

密封系统

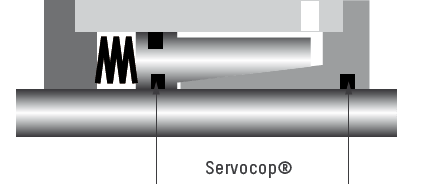

Servocop®:阶梯环、槽形密封圈、防尘圈
基础型锁紧装置上、Ratio-Clamp® 使用经过摩擦优化的 密封系统 Servocop®。为此、主密封件紧靠在杆上。杆的 最大速度为 1 米/秒。

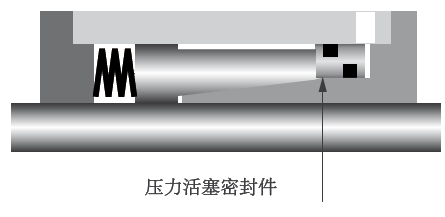

压力活塞密封件、槽形密封圈、防尘圈

对于非常敏感的应用我们推荐配有压力活塞密封件的类 型、压力活塞密封件避免了带有压力的密封件接触杆。 因此、滑动摩擦力极其低、与解锁压力无关、保持恒定。 杆的最大速度为 2 米/秒。
更多信息

Ratio-Clamp® 夹紧装置的配件
品质超前

液压缸

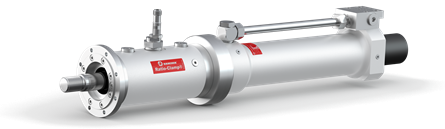

Ratio-Clamp®可以和汉臣液压缸, 标准缸以及与所有其它品牌组合使用。

与汉臣液压缸或根据 ISO 6020-1、ISO 6020- 2 和其它品牌产品附装须采用固定法兰。为此 需要根据锁紧装置的长度加长活塞杆。独立安 装时、可以通过一个锁紧法兰松动安装锁紧装 置、以便对轴偏距加以补偿。

Ratio-Clamp® can be combined with Hänchen hydraulic and standard cylinders and with all cylinders from other manufacturers.

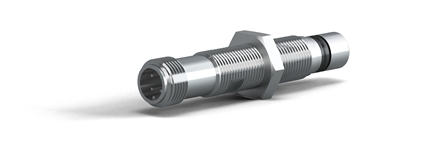

接近开关

相应的状态 – 锁定或解锁杆–可以通过感应接 近开关查询。标配有安装接近开关的工装。根 据需要可以为锁紧装置搭配两个接近开关。在 将 Ratio-Clamp® 作为安全部件或 DGUV 检 测认证规格使用时必须采用具有判断输出的 接近开关。该装置能够辅助监测开关和导入装 置的功能

Proximity switch indicates whether the clamping device is locked released.

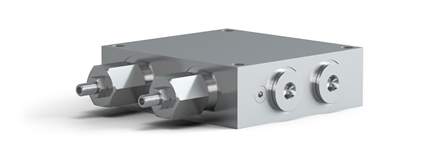

控制块

Ratio-Clamp®与缸安装在一起时,就使用该控制块。它提供了一个逻辑和功能的控制,从而减少了电路的复杂性。

在触发 Ratio-Clamp® 时必须首先通过解锁油口处的进油冲击将锁紧装置松开、然后才能移动杆 件。如果锁紧装置连同液压缸一起使用、则可以通过液压随动控制或电子监控加以实现。这样可以 在电子控制时测量垂直安装缸体的载荷、以便生成反压力。这样可以防止杆件解锁时的猛击。

通过液压控制块同样可以实现这一目的:首先生成解锁压力、然后对液压缸进油加压。合适的阀门 能够保持缸内压力、以便垂直重物时能够平稳解锁 Ratio-Clamp®

Control block ist Used when Ratio-Clamp® is installed on a cylinder.
对于杆件的要求

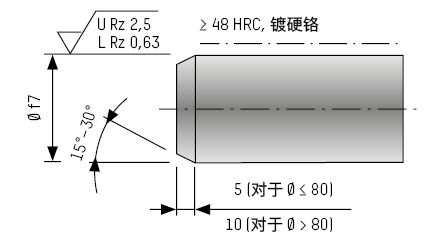

须锁紧的圆杆应表面坚硬并且必须在安装 Ratio-Clamp® 时满足最低要求。建议使用珩 磨的杆件。

技术数据

  • 用于所有拥有坚硬表面的圆杆
  • 负载能力与方向无关
  • 在经过2百万次开关后必须对Ratio-Clamp®进行原厂检验
  • 最高杆速度: Servocop® 1米/秒,压力活塞密封件 2米/秒
  • 最大解锁压力: 160 巴
  • 工作温度: -30°C至+80°C
  • 介质:矿物油,其它如 HFC 或 Skydrol® 承索
技术数据
夹紧装置
在总览表中,您可以找到我们的夹紧装置Ratio-Clamp®的所有技术数据.
    RATIO-CLAMP®

RATIO-CLAMP®
减小解锁压力

  + 解锁压力
+ 锁定
+ 密封系统
+ 认证
基础型
采用弹簧力
Servocop®
TÜV
精简型
采用弹簧力
Servocop®
TÜV

  杆直径
(毫米)
最大锁紧力
(千牛)
最小解锁压力
(巴)
最大锁紧力
(千牛)
最小解锁压力
(巴)

   16  10     60     8     50
   18  12,5  55     8     35
   20  14     55     9     40
   22  17     70     12     45
   25  20     70     15     50
   28  31,5  90     25     65
   30  40     105     30     75
   32  40     60     30     45
   36  45     75     32     50
   40  50     80     38     55
   45  65     70     45     50
   50  80     90     55     60
   56  90     75     60     50
   60  100     75     70     55
   63  100     85     60     55
   70  140     80     100     55
   80  180     90     130     65
   90  200     65
   100  250     75
   110  300     65
   120  330     70
   125  350     75
   140  450     65
   160  750     90

更多锁紧力和活塞杆直径承索。
液压锁定装置的最大锁紧力为 2,000 千牛、最大活塞杆直径为 300 毫米。
所示数值适于使用矿物油的情况下。使用其它介质可能造成锁紧力不同。
