汉臣测试缸的的优势：
  • 改装时间短
  • 可匹配的作用面积以降低成本
  • 结构紧凑
  • 不断变化的测试中彰显高效
  • 高稳定性和刚性
  • 高速度和高侧向力

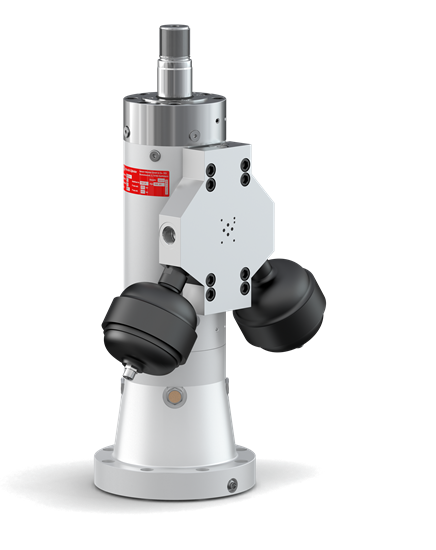

测试缸的： 高级产品系列 320 特点
特点

不同的试验设置实现高效而节约成本、具有结构紧凑、适应性强、速度快、响应快和坚固耐用的特点 - 320 系列测试缸是要求苛刻的任务的首选。

适合高动态性能的工业和测试任务

  • 工业应用：从摩擦焊接、结晶器振动到烧结金属致密
  • 用于测试系统、部件或产品的功能可靠性。
  • 飞机、汽车尾气系统、制冷压缩机的结构测试以及其他更多领域
  • 模拟负载和动作、如驾驶状态和飞行过程
Perfect for highly dynamic industry and test tasks
对于每个频率范围和高的侧向力

测试缸令人信服的稳定性和高刚性。它们适合于高频高速并能可靠地承受强侧向力。

适合高效应用程序切换的模块化系统

固定和附件如万向接头、位移反馈系统、力传感器、阀块、蓄能器或控制阀适合不同推力的液压缸、在一个检测环境中不需要多次购买。

中不需要抽吸泄漏油

多亏了完美构思的密封和导向系统、汉臣液压缸不需要使用泵抽吸泄漏油。

防止意外运动的保护

紧急缓冲用于液压缸和待试样品的自我保护、并且标配在行程中。有效行程位于两个紧急缓冲之间。

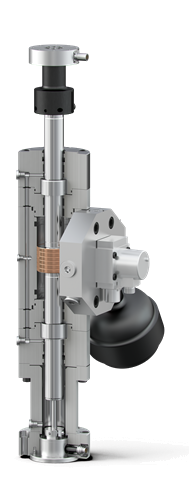

Every test cylinder of the series 320 is equipped with a safety damper before each end position
精确到毫米的可调活塞直径

作用表面可以按照相应的需求而设计。因此、在所需的外围设备上节省了成本和运行费用、达到了很高的能量效率、例如、驱动功率和冷却功率。

系列 汉臣测试缸的产品系列
恰如其分。的确不错。

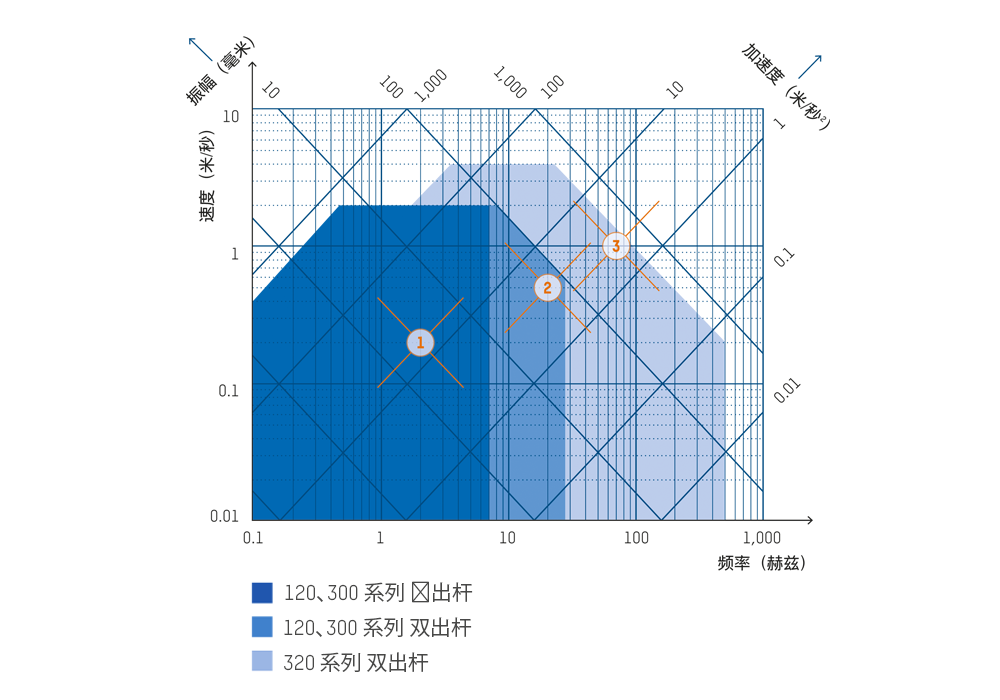

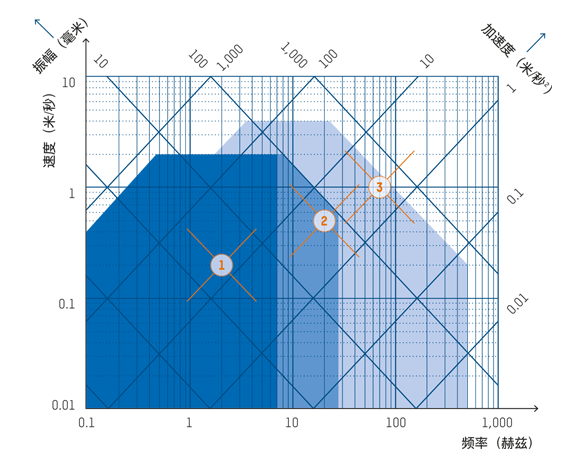

哪种形式的液压缸是满足您要求的正确选择？性能图用于解释和说明一个液压驱动装置在正弦振动时的动态移动。不同形式的液压缸的性能等级决定了用途。

The performance map of a hydraulic drive describes the dynamic movement of a hydraulic cylinder in a sine wave. Depending on the cylinder design, different performance classes can be reached.

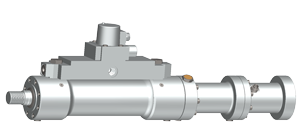

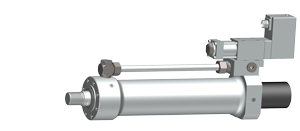

120 和 300 系列的伺服缸： 细长的测试缸、用于简单的测试任务 典型的汉臣高品质 - 珩磨的表面品质、零部件的几何精度和经过协调的密封元件 - 这些伺服缸符合最高技术要求、可提供安全可靠的驱动控制。

请使用我们的 HÄKO 产品配置器 帮助您设计和计算正确的液压缸或测试缸的。

性能图中的示例
  120、300 系列
单出杆		 120、300 系列
双出杆		 320 系列
双出杆
频率（赫兹） 2 20 70
振幅（毫米） 16 4 2.3
速度（米/秒） 0.2 0.5 1
加速度（m/s2） 3 63 440

性能图中的限值不考虑客户方面的限制、例如油口大小、密封系统、导向系统或控制阀。

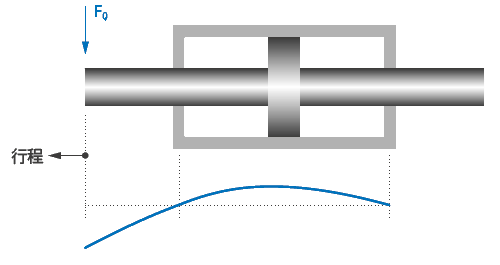

横向力设计
320系列测试气缸的活塞杆上的横向力

所允许的侧向力的大小主要是通过活塞杆直径、导向系统和液压缸冲程决定的。从而得出各个行程位置的不同值。因此、在行程最短位置的允许侧向力始终大于行程最长位置时的允许侧向力。

对于行程较长的液压缸、根据侧向力的支承选择密封件和导向系统的意义不大。

Calculation of lateral forces
Lateral forces on the piston rod

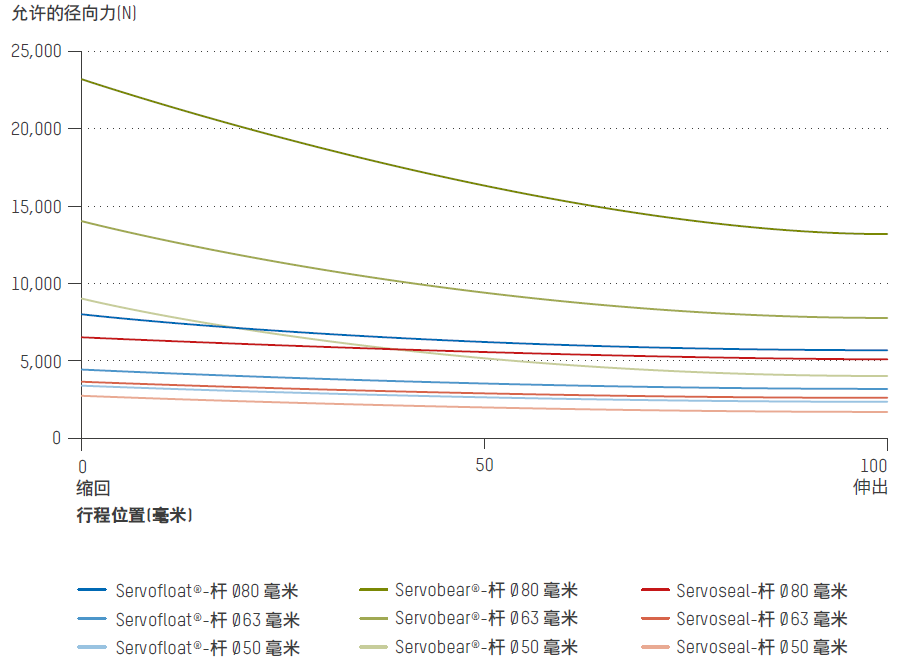

不同尺寸的准确侧向力曲线请参阅 HÄKO 配置器 >> Test actuator >> Equipment

测试缸的规格
盖子锁紧式密封和导向系统

在动态测试环境中需要自由移动、低爬行的液压缸。汉臣提供三种摩擦特别低的测试缸。导向间隙小的高制作精度保证了无摩擦的运行、从而延长了使用寿命。

Servoseal® 碳格
包含碳 减速环用于防止功能油

Servoseal® 是一个动态密封的塑料环。碳制的内置减速环能够防止液压力对密封表面产生过强挤压力。如果振幅较小、缺少润滑不会产生磨损并在相对滑动面上出现槽痕。

Servoseal 规格
闭合装置的导向系统 PTFE 导向带
= 接触的导向元件
封盖密封系统 Servoseal®, 槽形密封圈，削刮器
应用限值 速度 ：     3 m/s
温度 ：     80 °C
摩擦力:    与压力无关

Servofloat® 型
采用环状间隙密封、实现最低的摩擦

Servofloat® 密封元件液压腔内的压力通过一个狭窄的节气门间隙无接触地向外导出。其中、密封环以活塞杆为中心并无接触地密封。这个系统中不需要外部压力供给。

In the Servofloat® seal element the pressure in the cylinder chamber is discharged to the outside in a contact-free through a narrow no-contact throttle gap.
闭合装置的导向系统
 PTFE 导向带
= 接触的导向元件
封盖密封系统
 环状间隙密封, 功能油封, 削刮器
应用限值 速度 ：     4 m/s
温度 ：     100 °C
摩擦力:    无

Servobear® 规
格配有用于最大 侧向力的静压活塞杆导向装置

对于 Servobear® 类型来说、密封件和活塞杆导向装置互为一体。活塞杆悬浮在一层油膜上、与导向不接触。通过这条狭窄的轴承间隙、压力降低。静压支撑的压力供给由压力系统内部提供。

Servobear® combines seal and rod guide. The rod is "floating" on an oil film without touching the guide. The pressure is released through this narrow bearing gap.
闭合装置的导向系统
 静压轴承
=非接触式导向元件
封盖密封系统
 功能油封, 削刮器
应用限值 速度 ：     4 m/s
温度 ：     100 °C
摩擦力:    无

液压设计
体积流量

对于所需体积流量的设计需注意测试缸的中所使用的节流间隙密封件。封盖中所涉及的是规格 Servofloat® 和Servobear® 所需的功能油流。对于“适配活塞”规格而言，活塞则会出现泄漏。因此所需的额外润滑油必须加入测试缸的运行所需的体积流量。

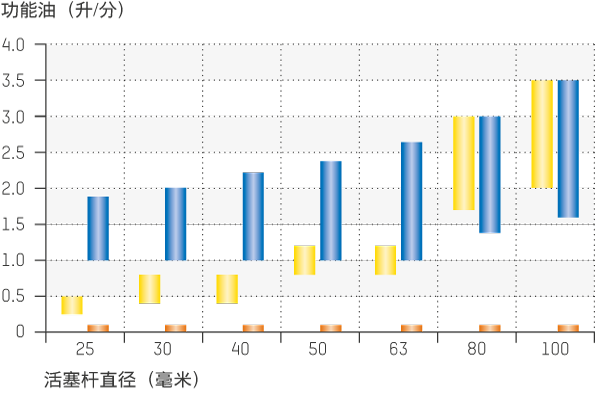

端盖处功能油流

对于振幅小、摩擦敏感度很高的应用、端盖或活塞采用密封系统 Servoseal® 或间隙密封。Servoseal® 能够产生运行过程中几乎无法测量的非常微小的泄漏。从而可以实现非常高的液压效率。

In both designs, the contacting functional oil seal is not under pressure.

   Servocop®, Servoseal®
  Servofloat®
  Servobear®

参考值适用于 210 巴的端盖腔压力（工作压力）、介质 ISO VG 46、55 °C

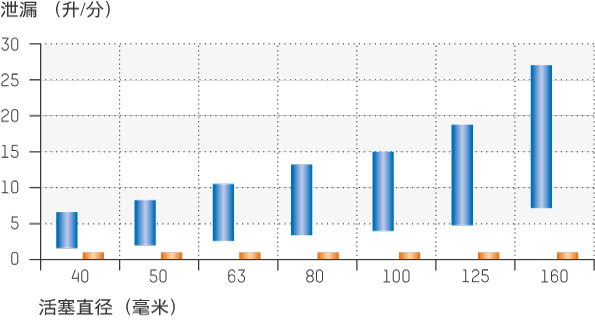

活塞的漏油示意图

间隙密封采用功能油流动、通过泄油口无压导入油箱内。禁止抽吸。

no-img

  矩形圈， Servoseal®
  节流间隙密封件

参考值适用于210巴活塞压差、介质 ISO VG 46、55 °C

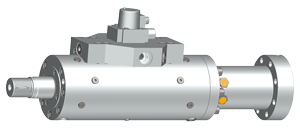

测试缸的技术数据
系列 320

取决于活塞杆直径

作用方式：双出杆 | 密封系统: Servoseal®, Servofloat®, 功能油封 Servobear® | 速度：可达 4 米/秒

杆直径
(毫米)		 型号

 活塞直径
(毫米)		 力 (千牛)
210 巴		 力 (千牛)
320 巴		 行程
(毫米)
25 重型 28 –   45  2,6 – 23,1  4,0 – 35,2  50 – 170
30 重型 34 –   55  4,2 – 35,0  6,4 – 53,4  50 – 220
40 重型 45 –   70 7,0 – 54,4  10,7 – 82,9  50 – 270
50 重型 56 –   80 10,5 – 64,3 16,0 – 98,0  50 – 450
63 重型 70 – 110 15,4 – 134  23,4 – 204 50 – 450
80 轻型 90 – 120 28,0 – 132 42,7 – 201  50 – 450
80 重型 90 – 150 28,0 – 266 42,7 – 405  50 – 450
100 轻型 110 – 150 34,6 – 206  52,8 – 314  50 – 450
100 重型 110 – 175 34,6 – 340  52,8 – 518  50 – 450
125 轻型 140 – 175 65,6 – 247 100 – 377  50 – 450
125 重型 140 – 200 65,6 – 402 100 – 613  50 – 450
160 轻型 180 – 220 112 – 376  171 – 573  50 – 450
160 重型 200 – 260 238 – 693  362 – 1.056  50 – 450
200 轻型 240 – 280 290 – 633  442 – 965  50 – 450
200 重型 250 – 320 371 – 1.029  566 – 1.568  50 – 350

重型: 坚固的结构 (例如, 立式结构)
轻型: 轻型的结构 (例如, 水平安装)

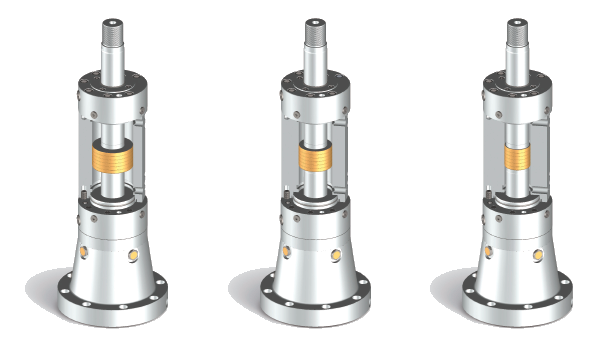

Test cylinder with variable piston diameter
取决于标称作用力
标称作用力
(千牛)		 规格

活塞杆直径
（毫米)
 活塞直径
（毫米)		 力
(千牛)
210 巴
     伸出侧向力
(千牛)
行程 100** | 行程 250**
Servoseal®  Servofloat®   Servobear®
4    轻质杆
常规杆 		 25
30		 30
34		 4.5
4.2		 0.31
0.51		 0.27
0.44		 0.51
1.0
6.3 轻质杆
常规杆 		 30
40		 36
45		 6.5
7.0		 0.51
1.6
|
0.57		 0.44
1.5
|
0.54		 1.0
2.5
|
0.67
10   轻质杆
常规杆*		 30
40		 39
47		 10.2
10.0		 0.51
1.6
|
0.57		 0.44
1.5
|
0.54		 1.0
2.5
|
0.67
16   轻质杆
常规杆*
强化杆 		 30
40
50		 44
51
59		 17.1
16.5
16.2		 0.51
1.6
2.8
|
|
0.57
1.6  		 0.44
1.5
2.4
|
|
0.54
1.2  		 1.0
2.5
4.6
|
|
0.67
1.2
25   轻质杆*
常规杆
强化杆 		 40
50
63		 56
64
74		 25.3
26.3
24.9		 1.6
2.8
3.8  		 |
|
|		 0.57
1.6
3.2  		 1.5
2.4
3.6  		 |
|
|		 0.54
1.2
2.9  		 2.5
4.6
7.8  		 |
|
|		 0.67
1.2
2.3
40   轻质杆
常规杆*
强化杆 		 40
50
63		 64
70
80		 41.2
39.6
40.1		 1.6
2.8
3.8  		 |
|
|		 0.57
1.6
3.2  		 1.5
2.4
3.6  		 |
|
|		 0.54
1.2
2.9  		 2.5
4.6
7.8  		 |
|
|		 0.67
1.2
2.3
63   轻质杆*
常规杆
强化杆 		 50
63
80		 80
88
101		 64.3
62.3
62.7		 2.8
3.8
6.7  		 |
|
|		 1.6
3.2
4.5  		 2.4
3.6
6.4  		 |
|
|		 1.2
2.9
5.1  		 4.6
7.8
13.3  		  |
|
|		 1.2
2.3
4.4
100   轻质杆
常规杆*
强化杆 		 63
80
100		 100
112
127		 99.5
101.3
101.1		 3.8
6.7
11.1  		 |
|
|		 3.2
4.5
9.7  		 3.6
6.4
10.3  		 |
|
|		 2.9
5.1
8.7  		 7.8
13.3
24.9  		 |
|
|		 2.3
4.4
9.7
160   轻质杆*
常规杆
强化杆 		 80
100
125		 127
140
160		 160.5
158.3
164.5		 6.7
11.0
16.2  		 |
|
|		 4.5
9.7
15.9  		 6.4
10.3
15.1  		 |
|
|		 5.1
8.7
14.6  		 13.3
24.9
49.5  		 |
|
|		 4.4
9.7
23.9
250   轻质杆
常规杆*
强化杆 		 100
125
160		 160
175
202		 257.3
247.4
250.8		 11.0
16.2
24.7  		 |
|
|		 9.7
15.9
24.0  		 10.3
15.1
22.1  		 |
|
|		 8.7
14.9
22.7  		 24.9
49.5
81.6  		  |
|
|		 9.7
23.9
42.2
400   轻质杆*
常规杆
强化杆 		 125
160
200		 200
225
225		 402.0
412.7
412.7		 16.2
24.7
31.7  		 |
|
|		 15.9
24.0
30.6  		 15.1
22.1

 |
|
|		 14.6
22.7

 49.5
81.6
99.1  		  |
|
|		 23.9
42.2
58.4
630   常规杆*
强化杆 		 160
200		 225
280		 650.3
633.3		 24.7
31.7  		 |
|		 24.0
30.6  		 22.1   |
|		 22.7   81.6
99.1  		  |
|		 42.4
58.4
1.000   常规杆* 200 320 1,029.2 31.7   | 30.6   | 99.1    | 58.4

活塞与标称作用力的关联匹配仅为示意性标示。最佳的配置需要考虑液压、动态性能或重量、请使用 HäKo 产品配置器。

* 市场通用尺寸参考

** Servoseal® 和 Servofloat® 的机械导向系统受限于许可的表糸按压力、但对于较长的行程而言能够承载非常高的侧向力和挠度。静压支撑（Servobear®）具有非常高支撑力和侧向力承载性的特点、特别是在短行程的条件下。
