我们的标准液压缸的优点：
  • 从静止状态以满负荷启动
  • 可持续且同时获得的性能
  • 结构紧凑
  • 低摩擦
  • 无停机风险
  • 无粘滑效果

液压缸的特性
液压系统的优势

蓄势待发: 从静止到全速全负载

紧凑的设计, 低惯性阻力保证了高功率质量比。因此, 缸可以在满负载下立即 启动, 并且迅速地改变运动的方向。

时刻准备好: 在任何情况下

采用高调节精度、简单恒定的控制方案、速度无级可调、即使要求区别很大。

速度快: 即使在高负载下

即使在全负载下也可以不断达到所需作用力和速度。

可用于每个频率范围的缸

无论是高或低频率, 无论是快或慢的运动──我们帮助您选择正确的液压缸。

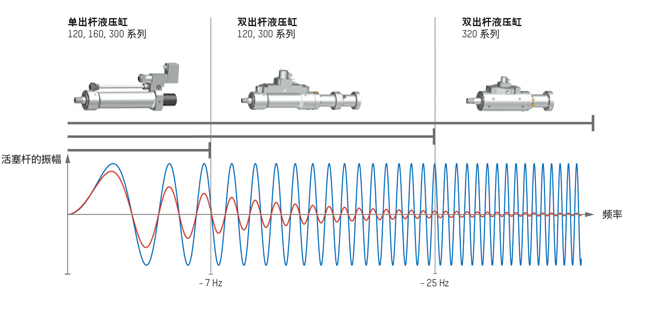

不同系列适用的频率范围

Frequency diagram by cylinder type

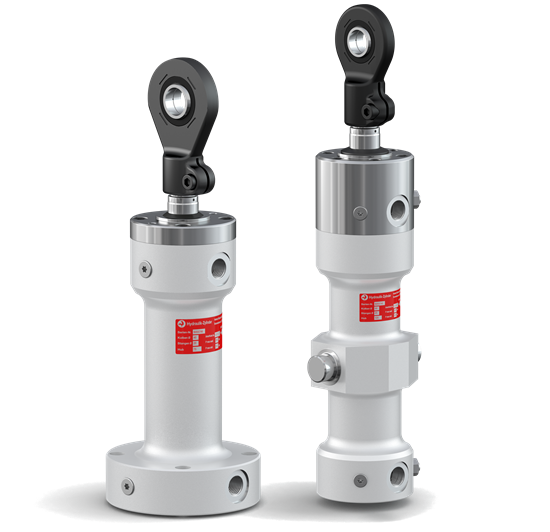

汉臣标准液压缸产品系列
适于长短行程振动

我们全面的标准产品范围完美适用于各种不同的应用。

如果需要较大批量、则值得根据具体需求设计液压缸。为此、汉臣竭诚提供具有最佳性价比的液压缸。
• 低液压缸单价
• 液压缸可以准确满足应用需求
• 针对批量优化工艺实现快速供货
• 通过保持一定量的密封件库存实现快速备件供应

如果需要双作用气瓶作为批量缸 请直接联系我们。

120 产品系列标准液压缸
  • 活塞直径 25 至 300 毫米
  • 工作压力高达 150 巴
    200 毫米活塞直径可高达 200 巴
  • 圆形结构气缸
  • 不同的安装固定方式
  • 经过珩磨和镀铬的活塞杆
  •  试验压力 = 1.5x 的最大工作压力
  • 传感器可扩展，如：  行程测量系统，力接收器，接近开关等

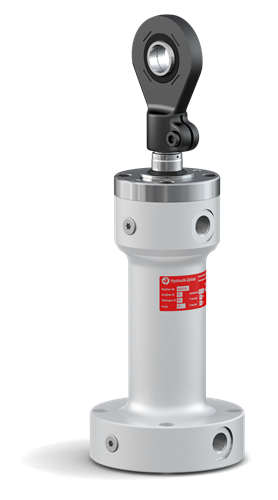

Standard hydraulic cylinder series 120
300 产品系列标准液压缸
  • 活塞直径 25 至 300 毫米
  • 工作压力高达 300 巴
  • 圆形结构气缸
  • 特别高能效
  • 不同的安装固定方式
  • 经过珩磨和镀铬的活塞杆
  • 试验压力 = 1.5x 的最大工作压力
  • 传感器可扩展，如：      行程测量系统，力接收器，接近开关等

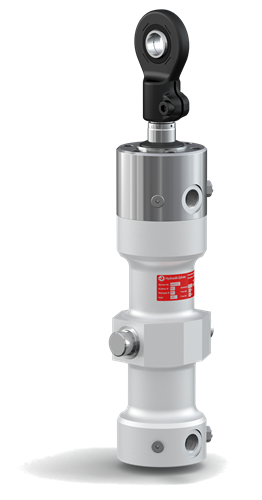

Standard hydraulic cylinder series 300: upgradeable with sensor technology: position transducer, force transducer, proximity switch, etc.
120 产品系列方形液压缸
  • 活塞直径 12 至 25 毫米
  • 工作压力高达 150 巴
  • 模块型气缸
  • 经过研磨和镀铬的活塞杆
  • 现货供应
  • 试验压力 = 1.5x 的最大工作压力
  • 作用方式：差动
  • 速度：可达 0.2 米/秒
  • 例如用于润滑脂计量

 方形液压缸尺寸
活塞直径
(毫米)
 杆直径
(毫米)
 行程
(毫米)
  订货编号
 12  6  30  2661010A
 16  8  40  2661110A
 20  10  50  2661210A
 25  12  50  2661310A

标准液压缸装备
密封和导向系统

封盖内和活塞的密封系统是液压缸的核心部件，决定了其用途。您可以确定标准液压缸具有哪些摩擦特性和粘滑特性，哪些速度可以实现并且侧向力会起到什么影响。

在此了解更多关于液压缸内 封盖和活塞装备的信息。

标准液压缸的附件和配件
固定元件，装配工具和配件

我们可用的并适于您所选液压缸的标准附件和配件请参阅 HÄKO 产品配置器。

附件

您需要适合的加装件？
我们为您提供：

  • 万向接头
  • 圆形法兰
  • 安装板
  • 轴承座
  • 螺栓
    还有更多
You need the right accessories? We provide it.
液压缸 配件

您需要帮助，以简化操作？
我们为您提供：

  • 密封和装配工具
  • 排气套件
  • 钩形扳手
  • 维护说明书作为图片文档
  • 3D CAD 图纸
    还有更多
You need help to simplify the handling? We offer it.

标准液压缸的技术数据

作用方式：单出杆、双出杆 | 密封系统：密封系统基本类型，Servocop®，Servoseal®，Servofloat® | 速度：可达 2 米/秒 | 行程：1 - 6,000 毫米

        系列 120          系列 300
活塞直径
(毫米)		 杆直径
(毫米)		 力 F1 | F2
(千牛)
 最大压力*
(巴)		 力 F1 | F2
(千牛)		 最大压力*
(巴)
25 12
16		 7.4 |     5.7
7.4 |     4.3		 150
150		    ---
14.7 |     8.7		    ---
300
32 16
20		 12.1 |     9.0
12.1 |     7.4		 150
150		    ---
24.1 |   14.7		    ---
300
40 20
25
30		 18.8 |   14.1
18.8 |   11.5
    ---  		 150
150
   --- 		    ---
37.7 |   23.0
37.7 |   16.5		    ---
300
300
50 25
30
40		 29.5 |   22.1
29.5 |   18.8
    ---  		 150
150
   --- 		    ---
58.9 |   37.7
58.9 |   21.2		     ---
300
300
60 30
40
50		 42.4 |   31.8
42.4 |   23.6
   ---  		 150
150
   --- 		    ---
84.8 |   47.1
84.8 |   25.9		    ---
300
300
80 40
50
60		 75.4 |   56.5
75.4 |   45.9
   ---  		 150
150
   --- 		    ---
150.8 |   91.9
150.8 |   66.0		    ---
300
300
100 50
60
80		 117.8 |   88.4
117.8 |   75.4
   ---  		 150
150
   --- 		    ---
235.6 | 150.8
235.6 |   84.8		    ---
300
300
125 60
80
100		 184.1 | 141.7
184.1 | 108.7
   ---  		 150
150
   --- 		    ---
368.2 | 217.4
368.2 | 132.5		    ---
300
300
140 80
100		 230.9 | 155.5
230.9 | 113.1		 150
150		    ---
461.8 | 226.2		    ---
300
160 80
100		 301.6 | 226.2
301.6 | 183.8		 150
150		    ---
603.2 | 367.6		    ---
300
180 100
120		 381.7 | 263.9
381.7 | 212.1		 150
150		    ---
763.4 | 424.1		    ---
300
200 100
120
140		 628.3 | 471.2
628.3 | 402.1
   ---  		 200
200
   --- 		    ---
   ---
942.5 | 480.7		    ---
   ---
300
220 120
140
160		 760.3 | 534.1
760.3 | 452.4
   ---  		 200
200
   --- 		    ---
   ---
1,140.0 | 537.2		    ---
   ---
300
250 120
140
180		 981.7 | 755.6
981.7 | 673.9
   ---  		 200
200
   --- 		    ---
   ---
1,472.0 | 709.2		    ---
   ---
300
300 160
200		 1,413.7 | 1,011.6
   ---  		 200
   --- 		    ---
2,120.6 | 1,178.2		    ---
300


* 对于采用枢轴安装方式的固定、压力限值为 120 巴。

F1 = 液压缸伸出时的推力 | F2 = 液压缸缩回时的拉力
双出杆液压缸的伸出和缩回相当于数值 F2
