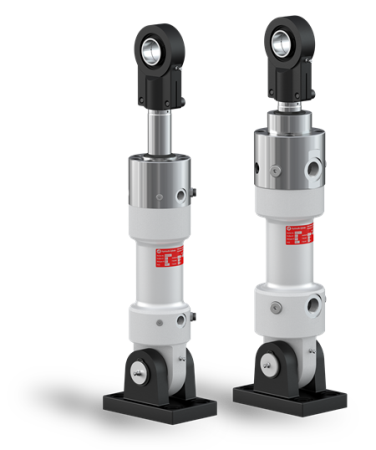

我们的标准气缸 特点:
  • 使用寿命极长
  • 符合 DIN 和 ISO 的安装尺寸
  • 符合 DIN ISO 8132 的配件
  • 维护间隔极长
  • 经过珩磨的运行表面
  • 零件的精度高

标准气缸的 DIN / ISO 标准

液压缸的标准众多:尺寸标准应确保生产商之间的可更换性。圆形缸适用以下标准:DIN 24336、DIN ISO 6020-1、DIN ISO 6022。标准气缸的配件(例如万向接头)属于 DIN ISO 8132标准的范围。

尺寸标准描述的是标准气缸的安装尺寸,而非液压缸的质量和材。

料。参阅:http://www.iso.org

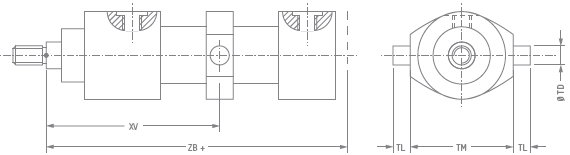

standard hydraulic cylinders dimensions according to DIN 24336 cylinders, DIN ISO 6020-1, DIN ISO 6022

提示: 比较制造商之间的标准尺寸, 因 为标准尺寸允许较的大公差。

汉臣标准液压缸产品系列

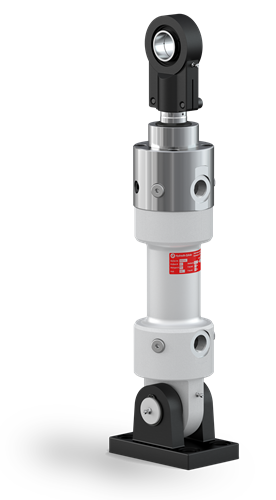

100, 160, 660 和 250产品系列: 符合标准 的缸

适用于所有按照 DIN 24336 或 DIN ISO 6020/6022 安装尺寸的液压缸: 这是我们按 照标准制作的缸系列。拥有所有您期望从 汉臣获得的优势。




Standard hydraulic cylindersDIN/ISO series 250 DIN 24336 or DIN ISO 6020/6022

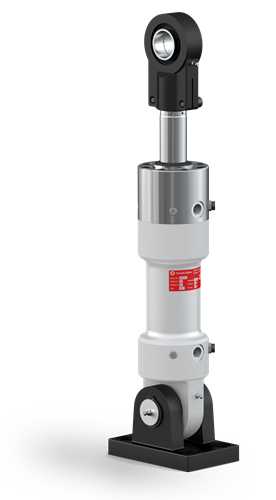

550 产品系列: 汉臣紧凑的设计加上标准安装尺寸

尺寸符合 DIN ISO6022 的缸拥有更多汉臣优点: 我们按照250产品系
列的标准尺寸延长300产品系列汉臣液压缸活塞杆。结果是:

  • 结构紧凑, 轻便
  • 横向加速时惯性低
  • 可选择带/不带终端缓冲
  • 优异的价格性能比
  • 兼容标准附件
Hänchen compact construction plus standard mounting dimensions



standard hydraulic cylinders in comparison to serie 550

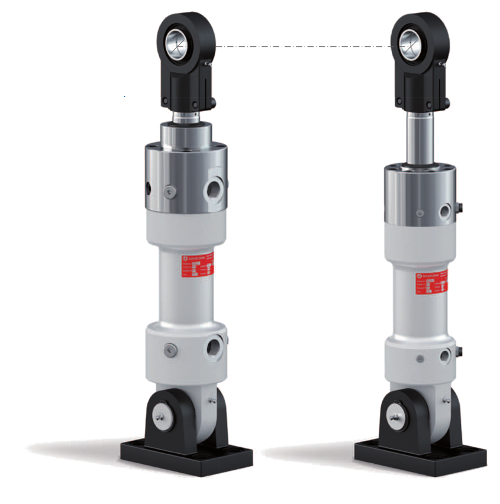

                       相同安装尺寸的标准气缸对比:
                       左 汉臣 250 产品系列液压缸(带减震),
                       右 汉臣 550 产品系列液压缸(无减震)

标准液压缸 DIN/ISO 的附件和配件
固定元件,装配工具和配件

相关符合 ISO 8132 / 8133 的标准附件和更多配件请参阅我们的适合您所选液压缸的产品配置器 HÄKO

附件

您需要适合的加装件?
我们为您提供:

  • 万向接头
  • 圆形法兰
  • 安装板
  • 轴承座
  • 螺栓
    还有更多

更多信息请参阅
固定元件。

 Hänchen standard hydraulic cylinder attachments
液压缸 配件

您需要帮助,以简化操作?
我们为您提供:

  • 密封和装配工具
  • 排气套件
  • 钩形扳手
  • 维护说明书作为图片文档
  • 3D CAD 图纸
    还有更多

更多信息请参阅
装配工具。

 Hänchen standard Hydraulic cylinder tools and documents

标准气缸的技术数据

作用方式:差动 | 密封系统:密封系统基本类型,Servocop | 速度:可达 0.5 米/秒 | 行程:1 - 6,000 毫米| 660 产品系列行程:1 - 1.500 毫米

       系列 100
DIN 24336
100 巴
   系列160
DIN ISO 6020-1
160 巴
   系列250
DIN ISO 6022
250 巴
  系列550
DIN ISO 6022
250 巴
   系列660
DIN ISO 6020-2
160 巴

  活塞直径
(毫米)
杆直径
(毫米)
力 F1 / F2
(千牛)
力 F1 / F2
(千牛)
力 F1 / F2
(千牛)
 力 F1 / F2
(千牛)
力 F1 / F2
(千牛)

25 12
14
18
4.9 / 3.8
     ---
   ---
   ---
7.9 / 5.4
    ---
   ---
   ---
   ---
    ---
   ---
   ---
7.9 / 6.0
   ---
7.9 / 3.8

32 14
18
22
8.0 / 6.5
     ---
   ---
   ---
12.9 / 8.8
   ---
    ---
   ---
   ---
   ---
   ---
   ---
 12.9 / 10.4
   ---
12.9 / 6.8

40 18
22
25
28
30
12.6 / 10.0
     ---
   ---
     ---
   ---
   ---
20.1 / 14.0
   ---
   ---
   ---
   ---
   ---
   ---
   ---
     ---
   ---
   ---
31.4 / 19.1
   ---
31.4 / 13.7
20.1 / 16.0
   ---
   ---
20.1 / 10.3
    ---

50 22
28
30
32
36
40
19.6 / 15.8
     ---
   ---
     ---
   ---
   ---
   ---
31.4 / 21.6
   ---
   ---
   ---
   ---
   ---
   ---
   ---
49.1 / 29.0
   ---
   ---
   ---
   ---
49.1 / 31.4
   ---
   ---
49.1 / 17.7
31.4 / 25.3
   ---
   ---
   ---
31.4 / 15.1
    ---

 60 40
50
   ---
   ---
    ---
   ---
    ---
   ---
70.7 / 39.3
70.7 / 21.6
    ---
   ---

63 28
36
40
45
31.2 / 25.0
   ---
   ---
   ---
   ---
49.9 / 33.6
   ---
   ---
   ---
   ---
77.9 / 46.5
    ---
 49.9 / 40.0
   ---
   ---
49.9 / 24.4
49.9 / 40.0
   ---
   ---
49.9 / 24,4

80 36
45
50
56
60
50.3 / 40.1
   ---
   ---
   ---
   ---
    ---
80.4 / 55.0
   ---
   ---
   ---
   ---
   ---
125.7 / 76.6
   ---
    ---
   ---
   ---
126.0 / 76.6
   ---
 126.0 / 55.0
80.4 / 64.1
   ---
   ---
80.4 / 41.0
    ---

100 45
56
60
63
70
80
78.5 / 62.6
   ---
   ---
   ---
   ---
   ---
   ---
125.7 / 86.3
   ---
   ---
   ---
   ---
   ---
   ---
   ---
196.3 / 118.4
   ---
    ---
   ---
   ---
196.0 / 126.0
   ---
   ---
196.0 / 70.7
125.7 / 100.2
   ---
   ---
   ---
 125.7 / 64.1
    ---

125 56
70
80
90
100
122.7 / 98.1
   ---
   ---
   ---
   ---
   ---
196.3 / 134.8
   ---
   ---
   ---
   ---
   ---
306.8 / 181.1
   ---
    ---
   ---
   ---
307.0 / 181.0
   ---
307.0 / 110.0
196.3 / 156.9
   ---
   ---
196.3 / 94.6
    ---

140 100     ---       ---        ---    385.0 / 188.0     ---
160 90
100
   ---
   ---
321.7 / 219.9
   ---
    ---
502.7 / 306.3
    ---
   ---
   ---
   ---

200 110
125
   ---
   ---
502.7 / 350.6
    ---
    ---
785.4 / 478.6
   ---
   ---
    ---
   ---
