汉臣特种缸 - 全新设计

扩展和适应
介质的改变

根据应用范围的不同, 需要不同的介质。在食品工业中卫生且安全的油是必要的, 而在钢铁厂需要耐火的液体。该缸在设计时配备了适当的密封件和涂层。
介质示例:

石油
硅油
快速生物降解油
制动液

扩展和适应
材料的变化

材料的选择取决于应用和您的定制要求。
例如:

不锈钢用于食品工业
非磁性钢用于医疗行业
铝可节省重量
在寒冷地区/区域使用耐寒的钢

为您定制的结构
旋入式缸

液压缸机械固定、然后通过软管或管道液压连接。节省空间的选择是旋入式缸、它被安装在带有阶梯孔的阶梯缸体外壳里。这种整体形式的缸体通常被集成在机器中、以免受外部的影响。优点：

体积小
易于安装、无需螺纹接头

为您定制的结构
配有转动止动器的缸

液压缸的活塞杆通常设有固定装置以防转动。如果杆不固定、它们可以转动。即使是很小的外部扭矩就足够了、活塞杆本身的表面结构在行程中就可能造成扭曲。要使机械设备避免上述情况、即使是高扭矩。我们为您的应用选择最适合的组合。

为您定制的结构

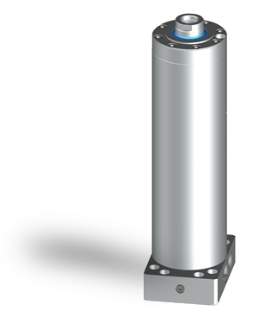

液压缸作为导柱

线性运动和精确导向的节省空间的组合解决方案：配有集成液压缸的外层硬化导柱。在这里可以精确地引导和移动通过活塞杆接合的负载、而不使液压缸承受侧向力。

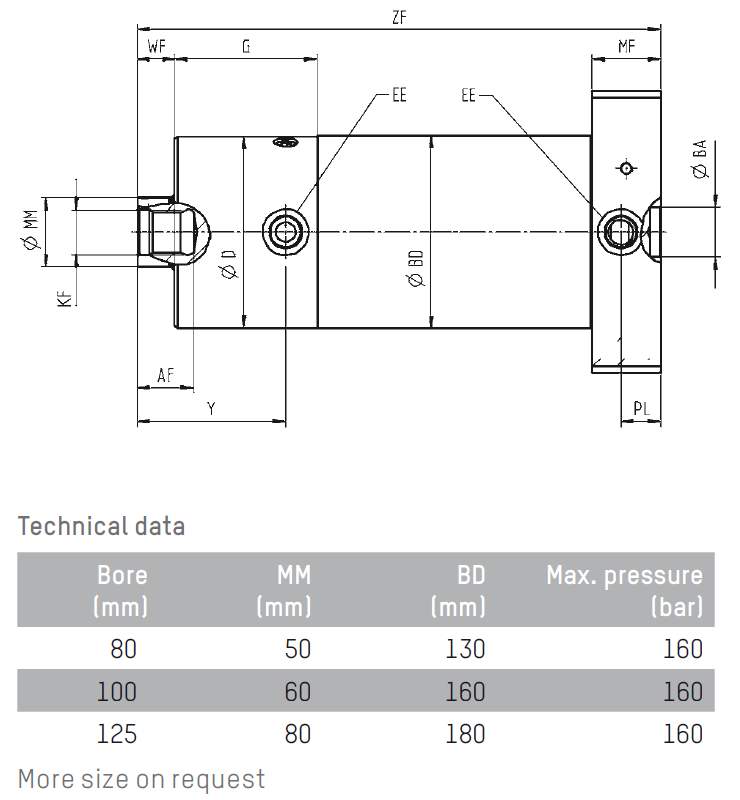

液压缸作为导杆的技术数据和图纸

特种缸的定制设计

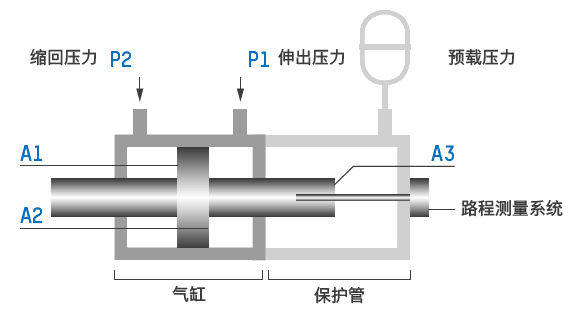

配有压力保护管的液压缸

为了重量平衡或实现一个弹簧作用, 必须对测试样本部分进行预加载。在这种情况下, 适合使用液压缸和加压的保护管。驱动和液压弹簧组合在一个组件中。

这时, 同步液压缸在空置的活塞杆上(也就是保护管一侧)通过来自于存储器的压力额外加压。取决于杆直径的作用面积 A3 从而作为“保护管弹簧”。除了上述不断作用的液压力, 液压缸还配有两个腔室 A1 和 A2 。

特种缸的定制设计
同步缸

对于动态运动来说, 拥有同样大小的作用面积的液压缸具有更多优势。当空间有限或与长行程测试任务时, 解决方案是使用同步液压缸。其长度相当于一个单出杆液压缸的长度。在这种情况下, 大杆将动力传递到外部 , 在大杆里套着一个小杆。由此产生两个相等作用面, 延伸 A3 和缩回 A2 的产生。

特种缸的定制设计

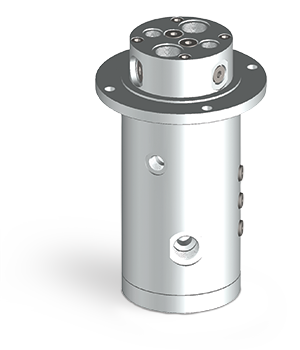

回转接头

为了在固定和旋转组件之间传输液体、多通道回转接头提供了解决方案。特别是用于机械设备和其它精密、快速旋转系统。液体通过旋转通道传导并由此进入旋转体中。可能的应用领域：

工具主轴内的冷却液传导
为旋转的龙门架上的液压缸供油
