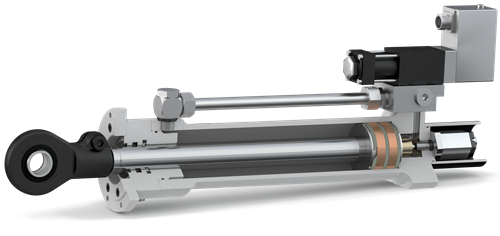

我们的伺服缸特点：
  • 最优的性价比
  • 适用于长行程的测试任务
  • 可以是差动或同步缸
  • 带集成路程测量系统
  • 自重低
  • 可选用于控制阀的安装板

液压缸传感器和阀门
完美适合动态的工业和测试任务

对于所需的灵敏度汉臣提供合适的传感 器元件和阀、适用所有高能量密度的高 动态性能、精确的驱动系统。

如果要在工业 4.0 的环境下驱动使用、传感器也可以提供适用于 Condition Monitoring（环境监控）
的数据：
• 腔内的压力传感器用于分析摩擦特性
• 温度和颜色传感器用于反馈介质状态
• 在线颗粒计数器显示系统的污染程度
• 功能油流道上的流量传感器用于确定密封件更换的指标



力传感器
力传感器采用应变式或压电技术原理、测量液压缸的拉力和推力。它们是直接安装在活塞杆上的、 因此测量活塞杆上的静态或动态负载。力传感器可用于如监视或控制液压缸力。
Load cell work on strain gauges or piezo technology and measure the tensile and compressive forces of the hydraulic cylinder
阀
控制阀调节流量, 与电驱动信号成正比。根据不同应用, 伺服 阀可与先导阀或比例电磁阀一起使用零开口伺服阀尤其适合 液压控制任务。
Proportional valves for Hänchen servocylinders
接近开关
耐压电感式接近开关在液压缸里非接触和无磨损地检测行程的最终位置。该信号被用来控制或监 测液压缸。带有接近开关的液压缸还具有可调缓冲的作用。
Pressure resistant inductive proximity switch detect the end positions of the stroke in the hydraulic cylinder contactless and wear-free.
位移传感器
位移传感器以电子方式显示活塞杆的位置。在行程中产生一个模拟或数字路径信号。例如、这可以 被用来作为位置控制回路的实际信号或用于监测位置或速度的限制值。位移传感器可以直接内置 在液压缸内、从而确保了机械保护系统的紧凑结构。
Hydraulic cylinders with position transducer

汉臣伺服缸产品系列

120 产品产品系列
  • 活塞直径 40至 180 毫米
  • 工作压力高达 150 巴
  • 作为差动缸
  • 圆形结构气缸符合 ISO 6020-1
  • 不同的安装固定方式
  • 经过珩磨和镀铬的活塞杆
  • 试验压力 = 1.5x 的最大工作压力
160 产品产品系列
  • 活塞直径 50 至 125 毫米
  • 工作压力高达 160 巴
  • 作为差动缸
  • 圆形结构气缸符合 ISO 6020-1
  • 不同的安装固定方式
  • 经过珩磨和镀铬的活塞杆
  • 试验压力 = 1.5x 的最大工作压力
300 产品产品系列
  • 活塞直径 50 至 140 毫米
  • 工作压力高达 300 巴
  • 作为差动缸
  • 圆形结构气缸符合 ISO 6020-1
  • 不同的安装固定方式
  • 经过珩磨和镀铬的活塞杆
  • 试验压力 = 1.5x 的最大工作压力
320 产品产品系列
  • 活塞直径 28 mm 至 320 mm
  • 工作压力至 320 巴

用于高动态应用的液压脉冲发生器。更多信息请参阅检验液压缸。

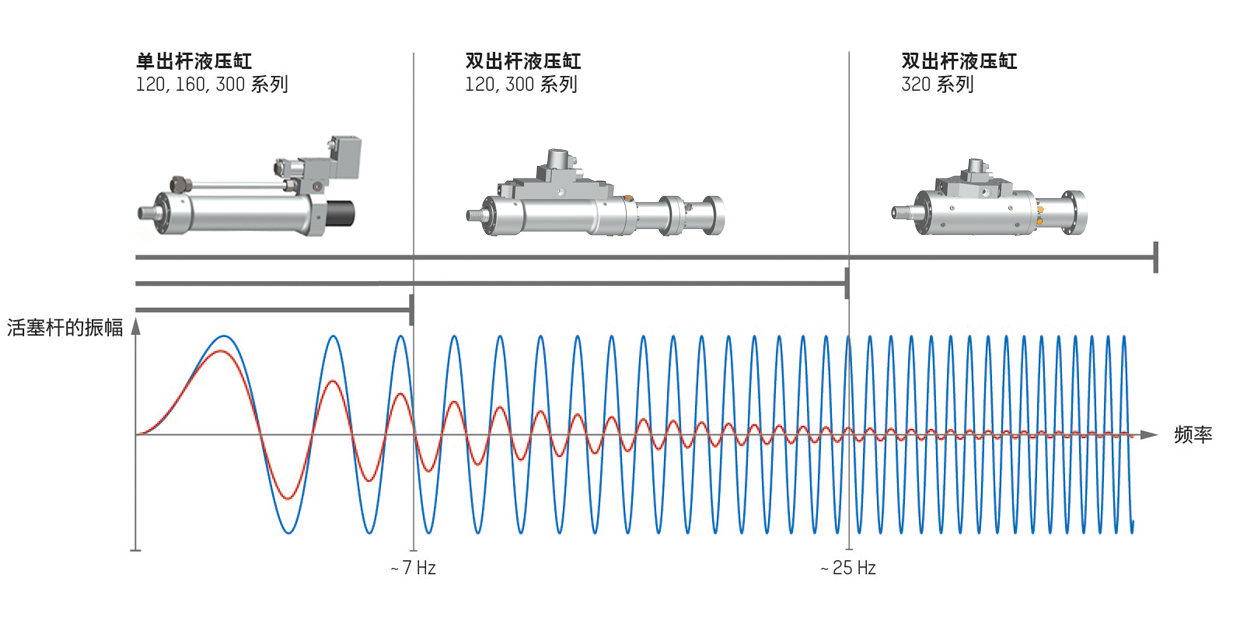

不同系列适用的频率范围

液压缸的作用方式决定了所需的驱动装置的动态性能。快速控制阀可以
在高频率条件下帮助单出杆液压缸实现高型材质量。
产品范围内的限值是您配置的参考值。这些参数取决于不同的应用条件
- 我们为您提供选择帮助。



Which cylinder series is suitable for which frequency range

伺服缸的装备
密封和导向系统

封盖内和活塞的密封系统是液压缸的核心部件，决定了其用途。在此可以确定伺服缸如何低启动摩擦运动，采用了哪些最小振幅并且侧向力如何作用。此外，您还可以选择第磨损的密封系统。

对于振动操作的伺服缸，我们建议采用 Servoslide® 塑料导向件或聚四氟乙烯导向带作为导向系统。

在此了解更多关于液压缸中封盖和活塞装备的信息。

用于伺服缸的附件和配件
固定元件，装配工具和配件

附件

您需要适合的加装件？
我们为您提供：

  • 万向接头
  • 圆形法兰
  • 安装板
  • 轴承座
  • 螺栓
    还有更多

更多信息请参阅
固定元件.

You need the right accessories? We provide
液压缸配件

您需要帮助，以简化操作？
我们为您提供：

  • 密封和装配工具
  • 排气套件
  • 钩形扳手
  • 维护说明书作为图片文档
  • 3D CAD 图纸
    还有更多

更多信息请参阅
装配工具.

You need help to simplify the handling? We offer.

伺服缸的技术数据

作用方式：单出杆、双出杆 | 密封系统： 密封系统基本类型，Servocop®，Servoseal*， Servofloat® | 速度：可达 2 米/秒系列120, 300 / 可达 2 米/秒系列160 | 行程：1 - 1,500 毫

    系列120

150 巴**
 系列160
ISO 6020-1
160 巴
  系列 300

300 巴

活塞直径
(毫米) 		杆直径
(毫米) 		力 F1 | F2
(千牛)
 力 F1 | F2
(千牛)		  力 F1 | F2
(千牛)
40 25 18.8 |   11.5    ---      ---
50 25
28
30
40		 29.5 |   22.1
   ---
29.5 |   18.8
   ---   		    ---
31.4 |   21.6
   ---
   ---  		    ---
   ---
58.9 |   37.7
58.9 |   21.2
60 30
40
50		 42.4 |   31.8
42.4 |   23.6
   ---   		   ---
   ---
   ---  		     ---
84.8 |   47.1
84.8 |   25.9
63 36     ---    49.9 |   33.6    ---
80 40
45
50
60		 75.4 |   56.5
   ---
75.4 |   45.9
  ---  		    ---
80.4 |   55.0
   ---
   ---  		   ---
   ---
150.8 |   91.9
150.8 |   66.0
100 50
56
60
80		 117.8 |   88.4
   ---
117.8 |   75.4
   ---  		    ---
125.7 |   86.3
   ---
---  		    ---
   ---
235.6 | 150.8
235.6 |   84.8
125 60
70
80
100		 184.1 | 141.7
   ---
184.1 | 108.7
   ---  		    ---
  196.3 | 134.8
   ---
   ---   		    ---
   ---
368.2 | 217.4
368.2 | 132.5
140

80
100

 230.9 | 155.5
230.9 | 113.1

   ---
   ---

    ---
461.8 | 226.2


160

80
100

 301.6 | 226.2
301.6 | 183.8

   ---
   ---

    ---
   ---


180

100
120

 381.7 | 263.9
381.7 | 212.1

   ---
   ---

   ---
   ---




* 不是系列 160
** 对于采用枢轴安装方式的固定、压力限值为 120 巴。

F1 = 液压缸伸出时的推力 | F2 = 液压缸缩回时的拉力
双出杆液压缸的伸出和缩回相当于数值 F2
