这种具有快速移动功能的双作用力缸可用于铸造作业或冲压施工,因此被命名为“集成快速移动的冲压缸”。
铸造和压铸
要打开铸模,需要加大力度将铸模从部件上分开,以“撕开”铸模,这样才能打开铸模。一旦模具释放,就只需要很小的力,而快速移动液压缸将以最快速度返回剩余的开模行程。
冲压工程
冲压过程需要很大的力。施加高压力通常发生在液压缸的末端位置之前。在行程的其余部分,冲压缸运行时的负载大大降低;除此之外,只需保持空间,以便负载零部件。

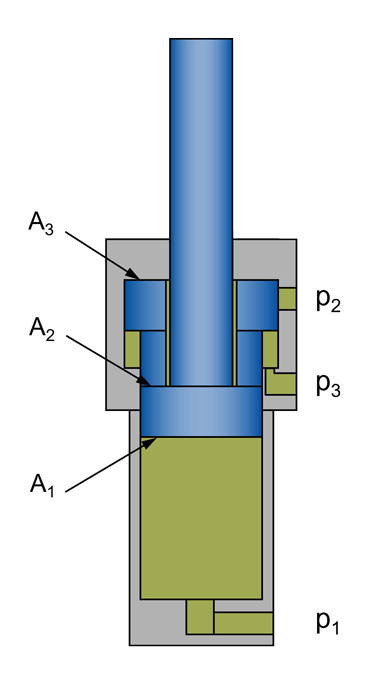

在返回行程期间,施加高拉伸力的快速移动缸自动对附加活塞(A3)的有效面积加压(p2)。只要附加活塞与活塞表面(A2)接触,活塞杆就会以很大的力回拉,直到附加活塞碰到内部端部止动。从此刻起,因为有效面积较小,活塞杆(A2)可以更快地回拉到所需位置。附加活塞可以通过油口p3主动加压,也可以通过活塞杆使用排气螺栓和卸油管路被动移动。
公式符号 |
|
A1 / p1 | 推力行程 |
A2 | 快速行程 |
A3 / p2 | 动力行程 |

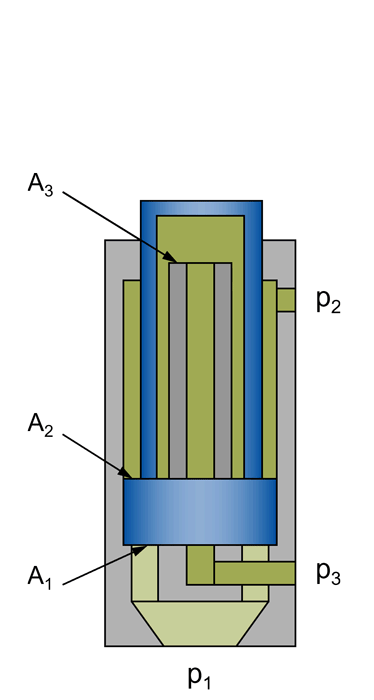

快速移动缸有一个中空活塞杆,在压力上施加很大的力。具有较小有效面积(A3)的附加杆位于中空杆内部。为了推力快速,在较小的快速行程表面(A3)加压(p3)。快速移动期间,通过预充阀或利用低压(p1)使流体进入大腔室从而提供动力行程。活塞杆(A1)大面积的动力行程可以在任何时间及任何位置以液压方式转换。
公式符号 |
|
A1 / p1 | 动力行程 – 加油口/ 加压口 |
A3 / P3 | 快速行程 |
A2 / p2 | 返回行程 |
